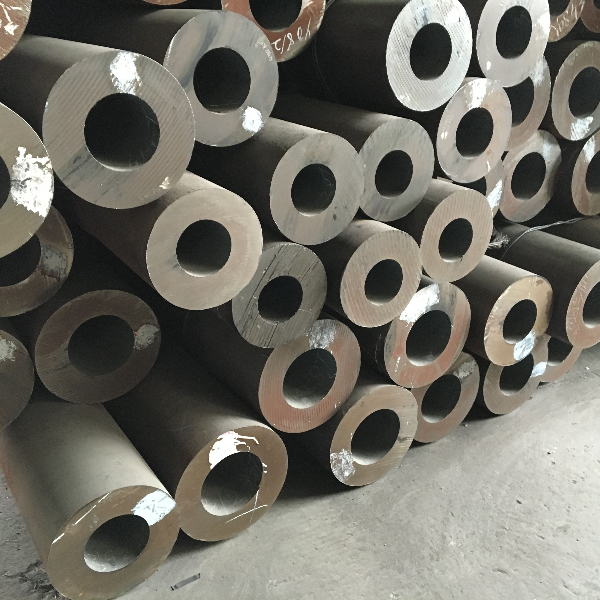

Q345C無縫鋼管

Q345C無縫鋼管與Q345A，B相比而言。低溫沖沖擊的試驗溫度低，性能好。含有害物資P,S量比Q345A，

Q345C無縫鋼管是鋼管的其中一種材質(zhì)。

Q345A，Q345B，Q345C，Q345D，Q345E這是質(zhì)量等級的區(qū)分，從A到E依次增高，主要由于磷和硫等微元素含量不同造成的沖擊溫度的區(qū)別，所代表的是沖擊的溫度有所不同而管化學(xué)成分力學(xué)性能。

Q345A級，是不做沖擊;Q345B級，是20度常溫沖擊;Q345C級，是0度沖擊;Q345D級，是－20度沖擊;Q345E級，是－40度沖擊。在不同的沖擊溫度，沖擊的數(shù)值也有所不同。

Q屈服強度不低于345Mp 質(zhì)量等級表示其中含雜質(zhì)元素（碳，錳，硅，硫，磷。是鋼中的雜質(zhì)元素）的量的多少，A，B，C，D越往后雜質(zhì)含量就越少

Q345A 含磷和硫都小于等于0.045%

Q345B 含磷和硫都小于等于0.040%

Q345C 含磷和硫都小于等于0.035%

Q345D 含磷和硫都小于等于0.030%

Q345E 含磷和硫都小于等于0.025%

而磷和硫雜質(zhì)元素在鋼中越多其沖擊韌性就越差

Q345A -

Q345B 20攝氏度時aKV不小于34

Q345C 0攝氏度時aKV不小于34

Q345D -20攝氏度時aKV不小于34

Q345E -40攝氏度時aKV不小于27

Q345C無縫鋼管終其原因就是鋼中的P和S雜質(zhì)元素的減少才促使了低溫下沖擊韌性的提高.一個是Q345化學(xué)成分一個是Q345的力學(xué)性能.

Q345C的具體化學(xué)成分：C≤0.2%，Mn 1.0-1.6%，Si ≤0.55%，S ≤0.35%，P ≤0.35%，V 0.02-0.15%，Nb 0.015-0.06%，Ti 0.02-0.2%，AL ≥0.015% 機械性能為：屈服強度：≥ 345MPa(厚度16mm以下） 抗拉強度：470-630MPa 伸長率：22% 沖擊功： ≥34J（試驗溫度0°）180°彎曲試驗：D=2a（厚度16mm以下）
